电缆隧道综合监控系统

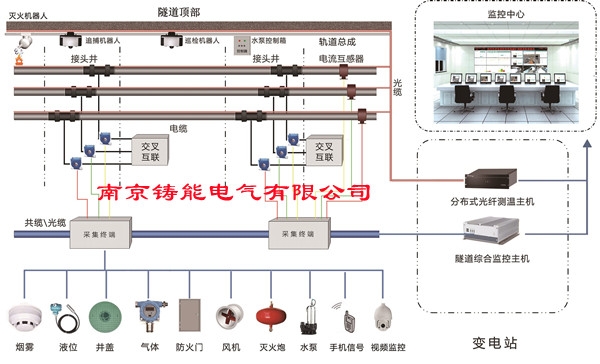

南京铸能电气有限公司自主研发的电缆隧道综合监测系统，能够实现隧道内全天性远程监控和管理，隧道综合在线监测系统主要由有毒有害气体监测、分布式光纤测温及应力、智能井盖、环境监测、火灾系统监测、视频监控、高压电缆护层环流监测、电缆局放和中心平台等组成，监测范围涵盖了隧道内温度、湿度、一氧化碳、硫化氢、甲烷等，检测到CH4，H2S,CO等有害气体浓度超标后，联动风机进行通风，采用开放的软、硬件平台及通讯标准，通过数据共享及融合，提升了各系统的互联互通能力，提高了电缆隧道运行管理的水平及效率。

电缆隧道综合监测系统包含以下几个子系统：环境监测系统（有毒有害气体、水位）、视频子系统、高压电缆局部放电在线监测子系统、电缆接头多点监测、隧道井盖监测等。

二、系统功能

1.环境监测系统

设备环境监控系统对综合管廊内所有的被控设备和环境信息进行实时监控，其中照明控制箱，水泵控制箱、风机控制箱和智能井盖控制箱，对综合管廊内通风设备、排水泵、照明和智能井盖设备等进行状态监测和控制

2.视频子系统

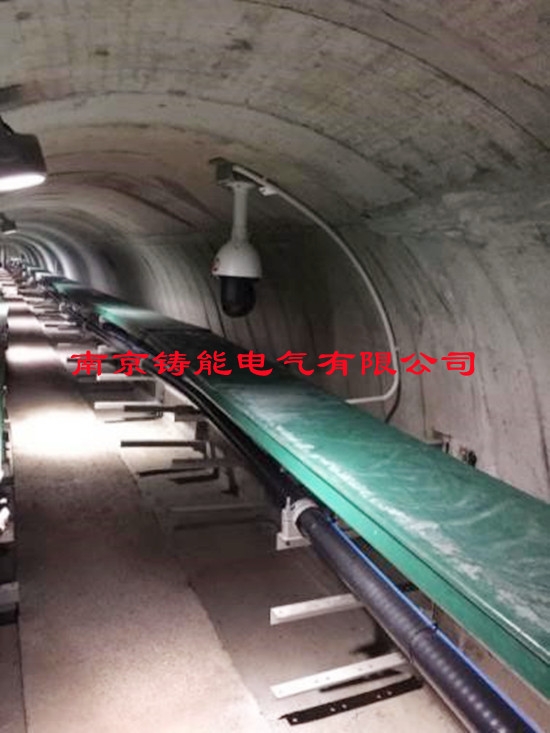

在电缆隧道重要位置及出入口处安装视频监控摄像机（包括电缆接头、积水井及水泵控制箱、风机及控制箱、防火门等），全面覆盖附近所有敏感区域，保证监控中心24小时处于监控状态。视频监控系统除了具备数字化摄像监控系统自身的视频采集、存储、报警等基本功能外，还具备图像分析处理能力，对于非法闯入禁区的行为自动报警

3、电缆接头多点温度在线监测

基于拉曼散射的分布式光纤温度传感系统采用石英光纤作为传感元件，采取光信号获取和传输温度信 干扰，具有良好的抗腐蚀性，灵敏度高、重量轻、数据稳定可靠，具有很高的安全可靠性，可实现多点、在线分布式温度测量及故障点定位功能。

系统优势：

（1）适于电磁环境复杂的电缆隧道温度监测。

（2）为无源传感系统，不需要在电缆隧道内进行信号的采集及模块供电。

（3） 相对于光纤传输型温度传感器而言，功能型光纤温度传感器具有测温范围宽、测温距离长的特点

（4）系统基于光散射技术，能够实现沿几千米到几十千米的光纤传输路径上，温度等空间分布及时间

（5）能够通过光时域反射技术，在实现温度测量的同时，实现测点的故障定位功能。

 3、护层接地环流在线监测系统 电缆接地电流(也叫护层环流)在线监测系统在电缆接地线上安装接地电流检测用穿心式CT，就地安装 一段电缆的A/B/C三相的接地电流），实时采集电缆接地线上的电流，并通过总线/网络上传到接地电流检测主机上。

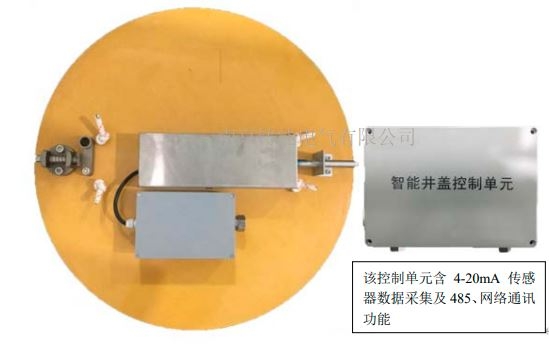

4、隧道井盖监测系统 在线对井盖、井内环境进行监控，一旦发生井盖非法挪动（井盖内置倾角传感器，可识别井盖20-90度 状态等信息，系统将迅速做出反应，并及时分析、报警，并上传到主控系统中。

系统优势：

（1）开闭方式灵活——井盖提供应急手动、无线遥控、远程通讯控制等多种开关方式，井盖与控制中 前的开关状态以及各种数据上传，用以远程确定井盖的锁止状态，客户可根据不同应用环境进行选择。

（2）可靠的结构设计——井盖基材采用复合材料，分黄色PVC、环氧玻璃布、玻璃钢三种，具有质量 用高性能的一体化电子锁，具有防盗、防水、防锈、抗干扰能力强等优点。井盖整体设计防水防潮，防水 以下，高温80℃以下长时间稳定工作，适用于潮湿、雨水多等恶劣环境。

（3）灵活的通信方式——井盖可通过485总线、无线等不同的方式将井盖中的各种信息上传到上位机。

5、隧道环境监控系统 隧道环境监控系统包括通风、消防、排水、照明、温湿度、有毒气体、门禁、视频等设备的实时监视 测、故障报警及远程控制。提高电缆隧道的实时监控能力，提高运行维护效率。
