南自综保

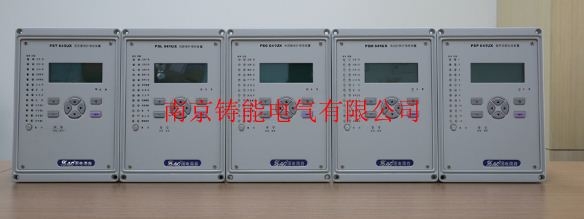

PS 640UX 系列保护测控装置使用说明书
1 概述
1.1 适用范围
PS 640UX 系列保护测控装置是国电南京自动化股份有限公司针对电力、石化、钢铁、冶金等行业研发的保护测控一体化装置,它适用于 110kV 以下电压等级的非直接接地或者小电阻接地系统的地方电力及工业系统。
PS 640UX系列保护测控装置基于国电南自自主研发的EDP保护平台,采用了多项创新技术,集保护、控制、测量、通信和监视功能于一体,资源丰富配置完善、运行维护灵活方便、稳定可靠安全性高,整体技术性能指标处于国内领先水平,为工业电力系统的安全、稳定、经济运行提供了坚实的基础。
1.2 主要特点
资源丰富、功能完善:高精度实时钟系统,支持 RS485 IRIG-B 方式 GPS 对时;灵活的组网方式及规约配置;能提供完善的保护、测量、控制功能。
技术成熟、可靠性高:将国电南自国际领先的高压保护的技术及思想,应用到低压保护中,保护原理先进可靠,专业性更强;产品硬件电磁兼容水平符合国家标准。
配置灵活、针对性强:装置插件配置简单易用,出口可灵活组态,方便了现场的各种应用要求;充分考虑钢铁冶金企业的特点。
通信强大:提供双以太网通信口或者双 RS-485 通信口,支持 IEC60870-5-103 通信规约和 MODBUS 通信规约;可查询至少 100 次跳闸记录,200 次自检记录,最后 200 次开关量及状态变位记录,记录装置运行信息;可记录 8~100 个报告及变位标志集。
1.3 主要型号及功能
本系列产品包括下列装置:
1.3.1 线路保护测控装置
PSL 641UX 线路保护测控装置,过流保护为主保护,适用于输电或配电线路的保护及测控。
1.3.2 变压器保护测控装置
a) PST 641UX 变压器差动保护装置,适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器; b) PST 642UX 变压器保护测控装置,适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的后备保护;
c) PST 645UX 变压器保护测控装置,过流保护为主保护,适用于所用变/接地变压器/厂用变。
1.3.3 电容器保护测控装置
PSC 641UX 电容器保护测控装置,适用于变电所内并联电容器组保护及测控,配置差压(或差流)、不平衡电压(或电流)输入。
1.3.4 电抗器保护测控装置
PST 648UX 电抗器保护测控装置,适用于 35kV 及以下电压等级串并联电抗器保护及测控。
1.3.5 备用电源自投装置
PSP 641UX 备用电源自投装置,装置具备 7 种典型接线方式备投,适用于不同电压等级各种接线方式的备用电源自投。
1.3.6 电动机保护测控装置
PSM 641UX 电动机保护测控装置,含差动功能,适用于 2MW 及以上容量的大型异步或同步电动机保护;
PSM 642UX 电动机保护测控装置,不含差动功能,适用于 3~10kV 异步电动机保护。
1.3.7 母线电压保护测控装置
PSV 641UX 母线电压保护测控装置,以电压并列、电压保护及非电量保护为基本配置,适用于两段母线电压的保护及测量监视。
订货须知或订货时应提供的技术参数要求
电源电压值:220V或110V
额定电压:100/根号3V,100V
交流电流:5A或1A
额定频率:50HZ
a产品型号、名称、订货数量
b交流电流、电压、频率额定值
c直流电压额定值
d特殊的功能要求
